ソルダーコート株式会社

超長寿命/鉛フリーはんだ合金 LLS 219β

●ランドの銅とはんだ合金のすずとの金属間化合物の生成が抑制され、高い信頼性が得られました。
●「ぬれ性」の向上、ボイド低減により良好なはんだ付け性が得られました。
●日本をはじめ主要各国の特許取得により、安心してご使用いただけます。

機械特性

品名 LLS 219β LLS 219
比重 7.38 7.38
引張強さ(MPa) 40.8 39.7
伸び(%) 70 74
硬さ(Hv) 14.5 13.8
線膨張係数(×10-6/K) 23.5 20.8

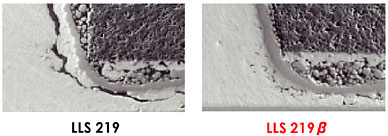

チップはんだ付部の冷熱サイクル試験(2000サイクル)

ー40℃×30min⇔125℃×30min (1サイクル per cycle)

LLS 219βにもクラックが若干発生しているが、クラック発生の様子から伝播抑止効果が働いていることがわかる。

はんだ付け性

[ ぬれ性 ]


[ ボイド発生 ]X線による観察

クラック発生率比較



このウィンドウを閉じる
