首达高有限公司|SOLDER COAT CO.,LTD.
超长寿命/无铅焊锡合金 LLS 219β
抑制焊盘中的铜与焊锡合中的锡生成化合物，获得了高可靠性。
通过提高“润湿性”、减少空洞，获得了更好的焊接性。
在日本等主要国家获得了专利，确保顾客放心使用。
机械特性
| 产品名称 | LLS 219β | LLS 219 |
|---|---|---|
| 比重 | 7.38 | 7.38 |
| 拉伸强度(MPa) | 40.8 | 39.7 |
| 伸长(%) | 70 | 74 |
| 硬度(Hv) | 14.5 | 13.8 |
| 线膨胀系数(×10-6/K) | 23.5 | 20.8 |

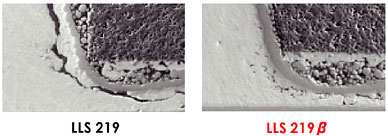

晶片锡焊部位的冷热循环试验(2000循环)
ー40℃×30min⇔125℃×30min(每个循环)
尽管LLS 219β也会多少出现一些裂纹，但从裂纹发生的形态可知发挥了抑制扩大的效果。
焊接性
[润湿性]
[空洞出现]以X线观察
裂纹发生量比较
